Радиальные вентиляторы ВР 80-75

Радиальные вентиляторы низкого давления ВР 80-75

Вентиляторы радиальные ВР 80-75 широко эксплуатируются для организации принудительного воздухообмена в помещениях и зданиях различного назначения: административных, промышленных, складских, общественных и др. Могут применяться в составе как канальной, так и бесканальной вентсистемы приточного или вытяжного типа.

Нормальной рабочей средой для вентиляторов радиальных ВР 80-75 низкого давления одностороннего всасывания является предварительно очищенный воздух или газовоздушные смеси до +80°С, не содержащие в своем составе химически агрессивных, взрыво- или пожароопасных компонентов. При отклонении от этих условий рекомендуется применять вентилятор радиальный ВР 80-75 в специсполнении: коррозионностойкий, взрывозащищенный, теплостойкий или в комбинированном варианте. Предельно допустимое содержание пыли и взвешенных включений в воздухе составляет 0,1 г/м.куб.

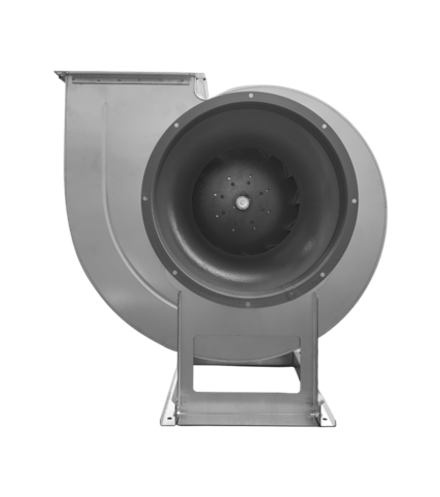

Радиальный вентилятор ВР 80-75 поставляется потребителю в заводской упаковке в полностью готовом к монтажу виде. Основными элементами конструкции являются сварная станина, установленный на нее спирально-поворотный корпус с размещенным внутри рабочим колесом и электропривод.

Монтаж агрегата следует проводить на жестком основании, имеющем достаточную несущую способность (железобетонный фундамент или металлоконструкция перекрытия) посредством анкерного крепежа. Для снижения вибраций, генерируемых работающим оборудованием, рекомендуется использовать виброизоляционные опоры (не включены в базовый комплект поставки).

Спирально поворотный кожух при монтаже можно выставить под удобным к выходному воздуховоду углом (с шагом 45 градусов). Для подсоединения воздуховодов на корпусе имеются фланцы с отверстиями.

В зависимости от компоновки радиальные вентиляторы низкого давления могут комплектоваться фланцевым двигателем (монтируется соосно рабочему колесу) или двигателем на опорных «лапах» (устанавливается на станину, а крутящий момент передается посредством клиноременной передачи). По расположению привода относительно крыльчатки радиальные вентиляторы ВР 80-75 условно делятся на «правые» и «левые».

Воздушный поток генерируется за счет вращения рабочего колеса, насчитывающего 12-ть лопаток, загнутых в обратном направлении вращения.
