Вентилятор радиальный ВР 80-75 №2,5 низкого давления производится по ТУ 28.25.20-005-55528260-2021,
для взрывозащищенного исполнения ТУ 28.25.20-002-55528260-2021.

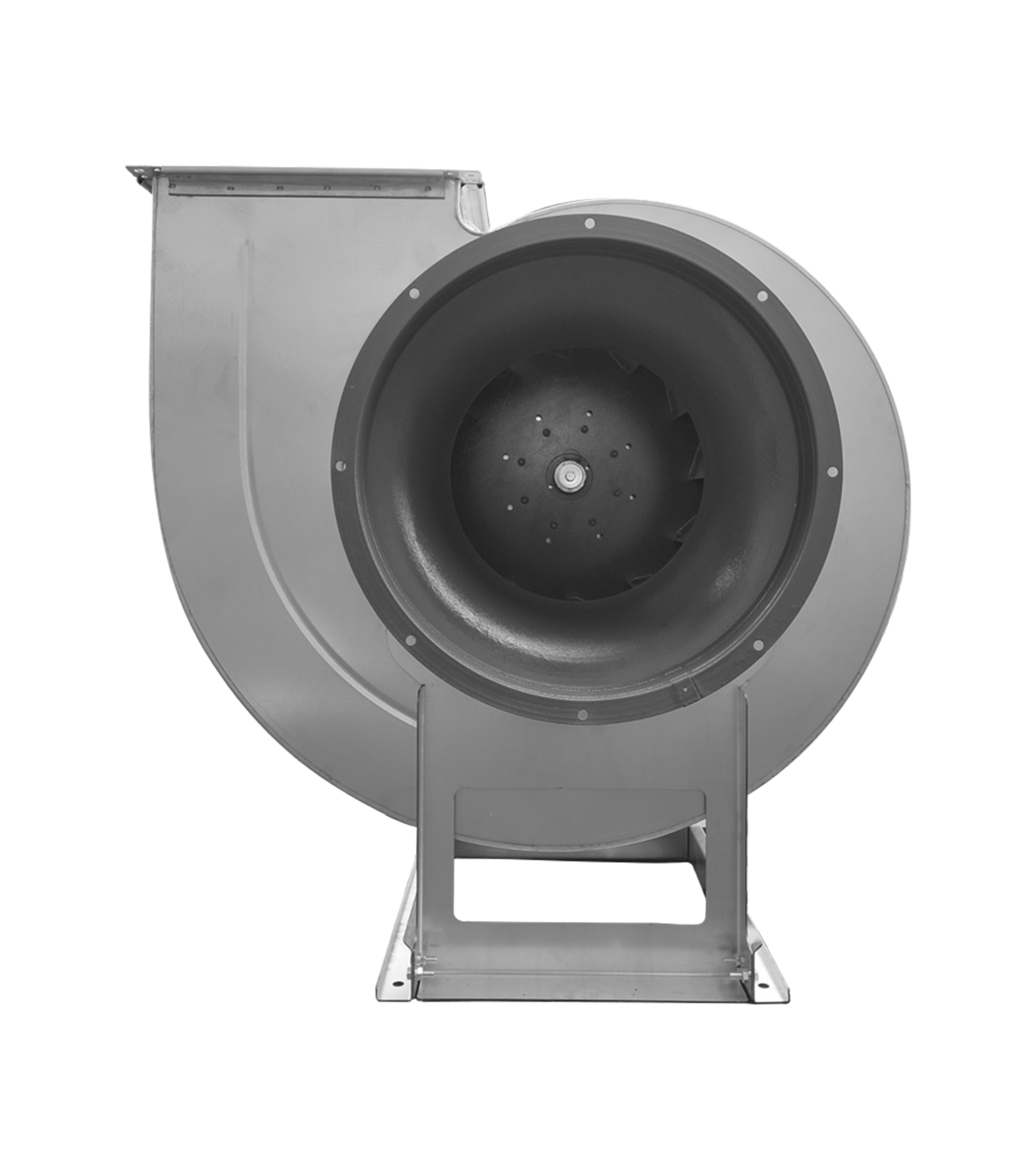

Радиальный вентилятор ВР-80-75 №2,5 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 370 м³/ч до 2250 м³/ч. Вентиляторы ВР 80-75-2,5 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.
Технические характеристики Радиальные вентиляторы ВР 80-75 №2,5 , исполнение 1
| Относительный диаметр колеса | Электродвигатель | Параметры в рабочей зоне | Вес | Виброизоляторы | ||||
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте | |
| 0,9 | 1450 | 0,12 | 56А4 | 0,37 – 0,88 | 137 – 55 | 24 |
ДО38 |
4 |
| 2900 | 0,37 | 63А2 | 0,75 – 1,77 | 540 – 220 | 24 | |||
| 0,95 | 1450 | 0,12 | 56А4 | 0,53 – 0,91 | 160 – 82 | 24 | ||
| 2900 | 0,55 | 63А2 | 1,1 – 1,82 | 640 – 330 | 24 | |||
| 1 | 1450 | 0,12 | 56А4 | 0,48 – 0,98 | 183 – 96 | 24 | ||
| 2900 | 0,55 | 63А2 | 0,96 – 1,97 | 740 – 380 | 24 | |||
| 1,05 | 1450 | 0,12 | 56А4 | 0,52 – 1,1 | 230 – 113 | 24 | ||
| 2900 | 0,75 | 71А2 | 1,02 – 2,25 | 900 – 425 | 27 | |||
| 1,1 | 1450 | 0,12 | 56А4 | 0,56 – 1,12 | 260 – 121 | 24 | ||
| 2900 | 0,75 | 71А2 | 1,1 – 2,25 | 1020 – 480 | 27 | |||
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 80-75 № 2,5 Исполнение 1
 |
 |
 |
 |
 |
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 № 2,5 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 № 2,5 Исполнение 1, зависящие от положения корпуса
Акустические характеристики радиального вентилятора ВР 80-75 № 2,5 Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 58 | 61 | 69 | 62 | 60 | 58 | 50 | 41 | 67 |
| 3000 | 72 | 73 | 76 | 84 | 77 | 75 | 73 | 65 | 84 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
